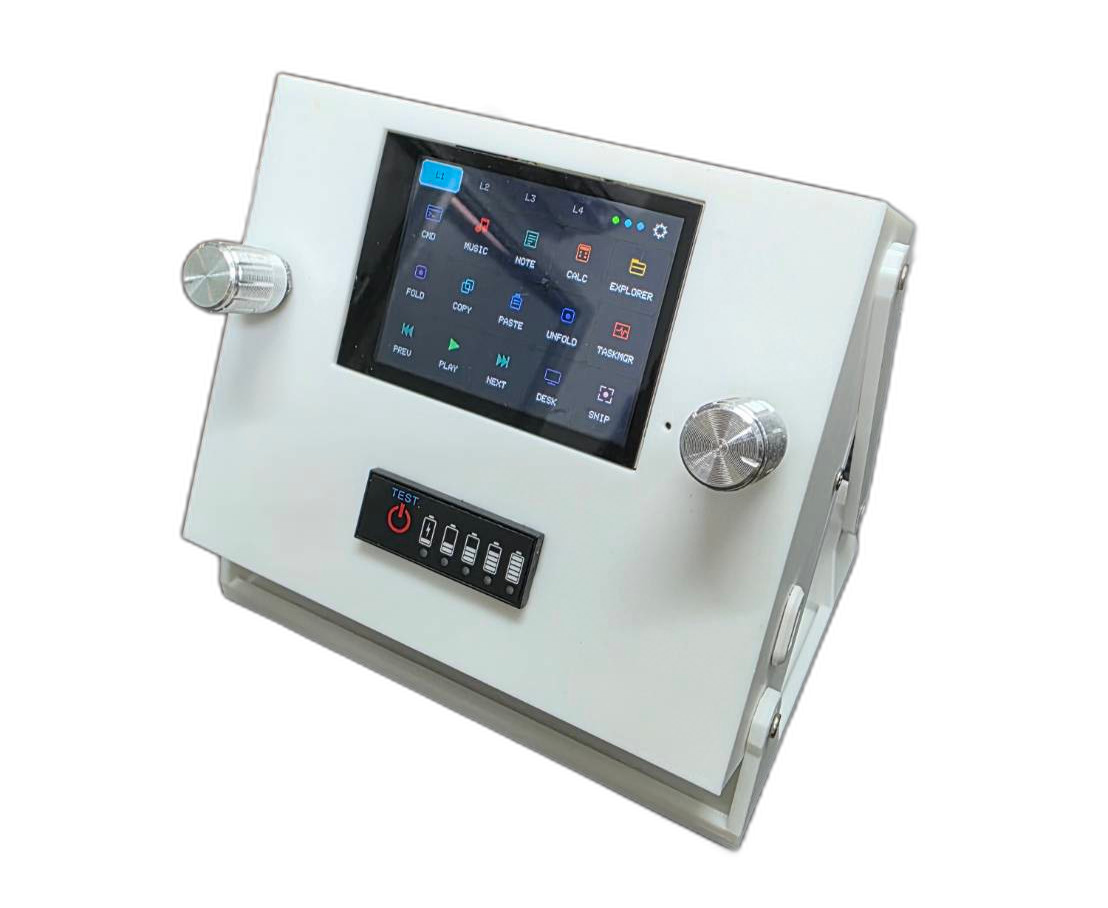

⚡ แฟลชเฟิร์มแวร์ StreamDeck FanBox
อัปเดตหรือติดตั้งเฟิร์มแวร์ตัวเครื่อง StreamDeck FanBox ผ่านเบราว์เซอร์โดยตรงด้วย Web Serial API โดยไม่ต้องติดตั้งโปรแกรมคอมไพล์เพิ่มเติม

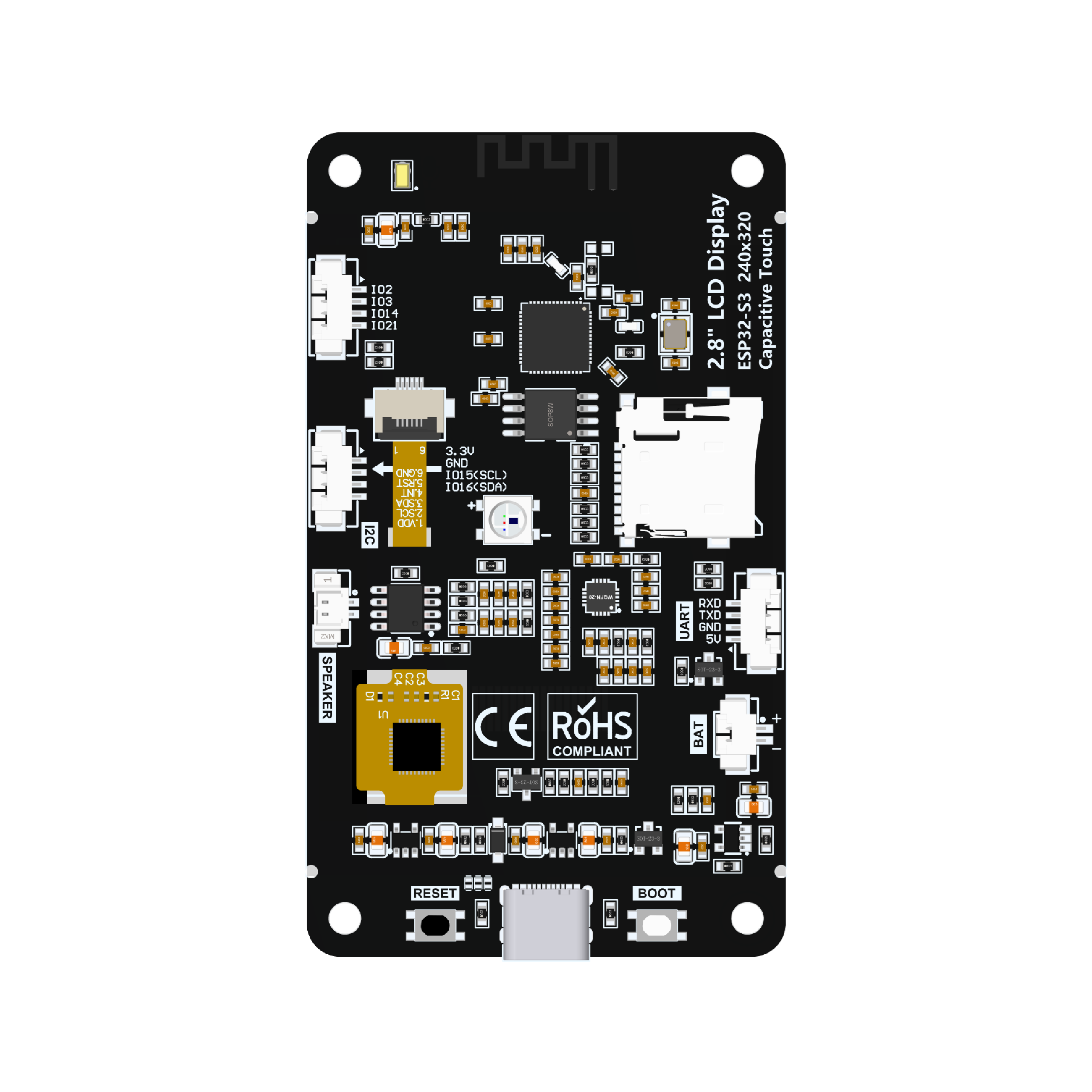

ฮาร์ดแวร์ ESP32-S3 2.8 นิ้ว (ES3C28P Xiaozhi)
จอแสดงผล 2.8 นิ้ว IPS Capacitive Touch (FT6336G / ILI9341V)
ระบบเสียง ES8311 DAC + ลำโพงในตัว
เวอร์ชัน v1.0.17
การต่อสายลูกบิด Rotary Encoder (EC11)
ต่อตรงเข้าขาบอร์ดได้ทันที ไม่ต้องต่อไฟ 3.3V และไม่ต้องใช้ตัวต้านทาน R-Pullup ภายนอก เนื่องจากในเฟิร์มแวร์เปิด Internal Pullup ไว้ในชิป ESP32 แล้ว ขากลาง (C) ของตัวหมุนและขาข้างหนึ่งของปุ่มกดให้จั๊มป์ลง GND ร่วมกัน
ลูกบิดซ้าย (Left Knob)
ขา A หมุน ➔ ต่อตรงเข้า GPIO 43 (TXD)
ขา B หมุน ➔ ต่อตรงเข้า GPIO 44 (RXD)
ขา SW สวิตช์ปุ่มกด ➔ ต่อตรงเข้า GPIO 21
ขากลาง (C) และขาสวิตช์อีกข้าง ➔ ต่อลง GND
ลูกบิดขวา (Right Knob)
ขา A หมุน ➔ ต่อตรงเข้า GPIO 2
ขา B หมุน ➔ ต่อตรงเข้า GPIO 3
ขา SW สวิตช์ปุ่มกด ➔ ต่อตรงเข้า GPIO 14
ขากลาง (C) และขาสวิตช์อีกข้าง ➔ ต่อลง GND
เสียบสาย USB เข้าพอร์ต Type-C ของตัวเครื่อง แล้วกดปุ่มด้านล่าง
ขั้นตอนการแฟลชผ่านเว็บ
1. เสียบสาย USB เสียบสาย Type-C เข้ากับพอร์ต USB ของบอร์ด StreamDeck และพอร์ต USB ของคอมพิวเตอร์
2. กดปุ่มเชื่อมต่อ กดปุ่มสีฟ้าด้านบน เบราว์เซอร์จะมีหน้าต่างป๊อปอัปให้เลือกพอร์ต Serial ของบอร์ด
3. เริ่มติดตั้ง คลิก "Install" ระบบจะเขียนเฟิร์มแวร์ลงตัวเครื่องพร้อมแถบเปอร์เซ็นต์ความคืบหน้า
สำหรับผู้ที่ต้องการไฟล์ไปแฟลชผ่าน PlatformIO หรือ esptool เอง
ดาวน์โหลด firmware_streamdeck_fanbox_latest.bin
